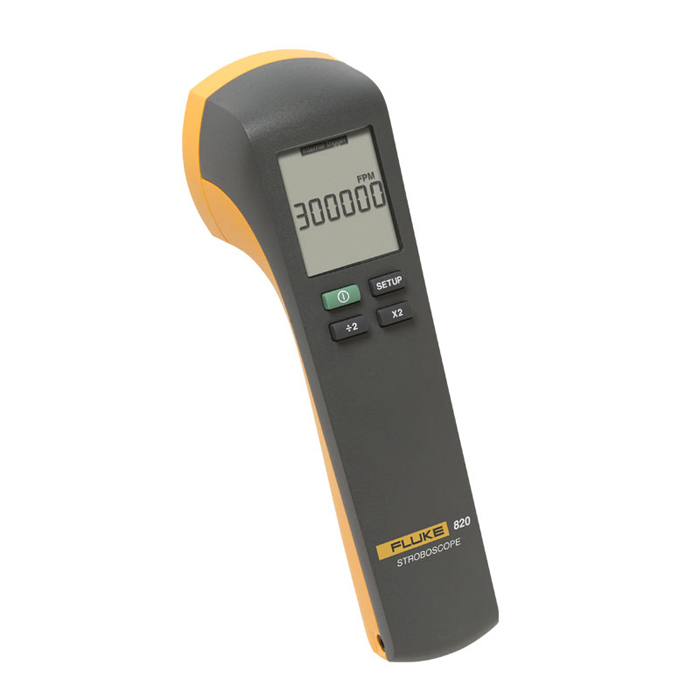

Fluke 820-2 LED 频闪仪
Fluke 820-2 LED 频闪仪
主要特性
高亮度 7-LED 阵列– 4,800 Lux @ 6,000 FPM/30cm
具有统一闪烁特性的高效率 LED 固态光源，可实现更高的闪烁频率—30-300,000 FPM（每分钟闪烁次数）
数字脉宽调制，可以较高速度呈现极其清晰的图像
坚固耐用的设计利用无灯丝、气体、中空纤维或玻璃的固态 LED（可承受 1 米跌落）
石英精度控制系统提供高精度 – 0.02%（+/- 1 位）
多路 LCD 显示屏
无需物理接触或反光带即可检查机器转速
增加或缩短闪烁时间，以查看齿轮齿数、剪切面数、重复次数或“漂移”设备
简单的按钮操作，配有 2x 和 ÷2 按钮，实现轻松调节
可调节的闪烁持续时间
标准闪烁持续时间适用于大多数应用场合，无需调整。在其他应用场合（RPM 较高或表面速度较快的较大型旋转物体）下，需要使用可调节的闪烁持续时间。在高速应用场合下，物体可能会在一次闪烁的短时间内移动，造成图像不清晰。缩短闪烁持续时间后，物体的移动时间将减短，显示的图像会比较清晰。
820-2 的常见应用
Fluke 820-2 LED 频闪仪不仅仅是一种无需物理接触即可测量机械设备旋转速度的工具。还是适用于各种应用场合的卓越诊断工具：
皮带驱动机器 - HVAC 风扇、泵
滚珠轴承、轴、齿轮齿或其他机器组件
离合器和齿轮
地基 - 谐振
电缆或管道磨损或损坏
混合和剂量流程
产品概述: Fluke 820-2 LED 频闪仪
放心地观察和研究潜在的机械故障
旋转设备的运行速度测量并非易事，但 Fluke 820-2 LED 频闪仪简化流程，无需将设备实际停机、无需接触即可执行停止运动诊断。不论是要诊断寄生振荡、滑移还是有害的变形，820-2 LED 频闪仪都是理想的现场故障排除、流程或产品研究及开发工具。
LED 频闪仪还可以用作频闪转速计来测量速度，无需使用激光转速计。使用该频闪仪时，被测量的部件必须可见，并且具有可用作参考点的识别标记。频闪转速计是非常有用的工具，因为您无法始终通过接触机器轴来粘贴反光带，以使用激光转速计，或接触移动轴以使用接触型转速计 — 通过使用频闪仪，您可以使轴速降低并“定格”到 30 RPM (FPM)。
820-2 适用于：
具有可变速度且速度经常更改的涡轮机
具有可变速度但速度极少更改的变频驱动电机
查看皮带转速并查找皮带滑移
查看机器组件 – 风扇叶、泵叶、压缩机螺杆和齿轮齿。
RPM 测量和频率检查
滑差测量
型号: Fluke 820-2 LED 频闪仪
Fluke 820-2
820-2 LED 频闪仪
包括：
工具箱
外部触发连接器
产品规格: Fluke 820-2 LED 频闪仪
|
机械规格 |
|
|
体积（高 x 宽 x 长） |
5.71 x 6.09 x 19.05 cm |
|
2.25 x 2.4 x 7.5 in |
|
|
重量 |
0.24 kg |
|
环境指标 |
|
|
工作温度 |
0 °C 至 +45 °C |
|
存储温度 |
-10 °C 至 +50 °C |
|
工作湿度 （无冷凝） |
无冷凝 (<10 °C) |
|
相对湿度 90%(10 °C 至 30 °C） |
|
|
相对湿度 75%(30 °C 至 40 °C） |
|
|
相对湿度 45%(40 °C 至 50 °C） |
|
|
吸收/腐蚀 |
30 °C，相对湿度 95%，5 天 |
|
仪器功能运行正常 |
|
|
工作海拔 |
2,000 m |
|
存储海拔 |
12000 m |
|
振动 |
MIL-PRF-28800F 2 级 |
|
抗冲击性 |
通过 1 m 防跌落测试 |
|
EMI, RFI, EMC |
EN61326-1:2006 |
|
符合安全标准 |
|
|
机构认证 |
CE |
|
保护级别三级 (SELV) 污染等级 2 |
|
|
其他参数 |
|
|
闪烁频率 |
|
|
量程 |
30 至 300,000 FPM |
|
0.5 至 5000 Hz |
|
|
精度 |
0.02% |
|
分辨率 |
30 至 999 FPM = 0.1 |
|
1000 至 300,000 = 1 |
|
|
0.5 Hz 至 999 Hz = 0.1 |
|
|
1000 Hz 至 5000 Hz = 1 |
|
|
频率设置 |
FPM 或 Hz |
|
闪烁脉冲 |
|
|
时长 |
持续时间可调，单位为 μs 或度 |
|
延时 |
持续时间可调，单位为 μs 或度 |
|
Light（背光） |
|
|
色温 |
约 6500 K |
|
照度 |
30 cm 时为 4,800 lx @ 6000 FPM |
|
外部触发 |
|
|
方法 |
连接外部控制触发器 |
|
高电平电压 |
3 V 至 32 V |
|
低电平电压 |
<1 V |
|
最小脉宽 |
50 μs 连接 |
