Fluke 725S多功能过程校验仪
主要特性
Fluke 725S多功能过程校验仪是功能强大且容易使用的现场检修、校准维护工具,使用其测量或输出功能几乎可以测试和校准任何过程参数。
中文液晶背光显示,操作简单
测量伏特、毫安、铂电阻(RTD)、热电偶、频率、脉冲、欧姆的功能,可测试传感器/变送器
输出/模拟电压、电流、热电偶、铂电阻(RTD)、频率、脉冲、电阻和压力,以校准变送器
频率和脉冲计数功能可以方便检测质量流量计、电磁流量计等计量流量计的脉冲及频率输出
高精脉冲输入功能用于测试维护PLC脉冲输入卡件
集成压力开关测试功能,精确捕捉压力开关的触发、恢复及死区值
使用Fluke 750PXX 48种压力模块中的任意一款,可测量/输出压力
高测量及校准精度,高达 0.02%
测量和输出同时显示,您可以同时读出仪表的输入和输出值
输出mA的同时测量压力以进行I/P测试和阀门测试
自动步进和斜坡输出可进行快速线性检测
给变送器提供回路电源的同时进行mA测量
保存频繁使用的设置状态,方便以后使用
背光显示屏,适合任何照明条件下使用
小巧,流线型设计,容易携带和手持
坚固、可靠,适合现场使用
四节AA电池,电量充沛
电池仓门,方便更换电池
产品概述: Fluke 725S多功能过程校验仪
使用简单,功能强大!
拥有Fluke 725S多功能过程校验仪,您可以测试和校准几乎所有的过程参数。它可以测量和输出毫安、伏特、温度(RTD和热电偶)、频率、脉冲、欧姆,及压力信号(需外接可选的F750P压力模块)。需要检修校准变送器吗?725S的分割显示屏,可同时观察输入和输出。对于阀门和I/P测试,在测量压力的同时还可以输出mA。725S具有自动步进和自动斜坡功能,可用于远程测试,25%步进功能可用于快速线性度检测。 当您拿到Fluke 725S时,即可马上投入工作。中文显示使仪器控制起来更加简单。其存储功能使得设置更加快捷,且非常坚固。是现场理想的检修维护工具
型号: Fluke 725S多功能过程校验仪

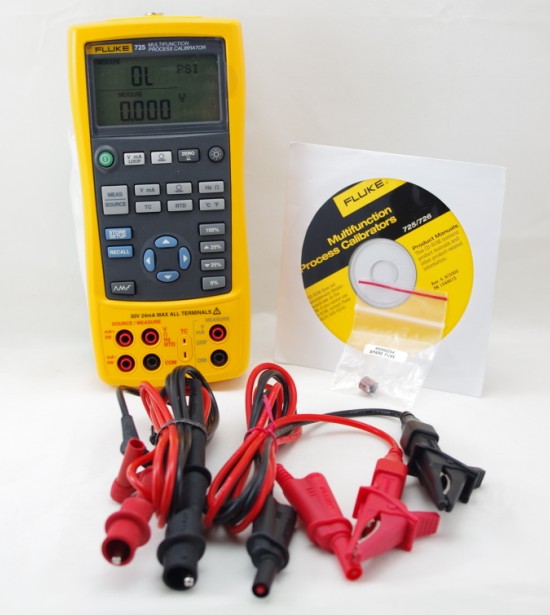

中文多功能过程校准器包括:
一套 AC72 鳄鱼夹
一套可叠测试线
一套 TL 75 测试线
用户手册
产品规格: Fluke 725S多功能过程校验仪
测量精度 |
||
直流电压 |
30.000 V |
0.02%+ 2 counts(上部显示屏) |
30.000 V |
0.02%+ 2 counts(下部显示屏) |
|
100.00 mV |
0.02%+ 2 counts |
|
-10.00 mV 至 75.00 mV |
0.025 % + 1 count(通过 TC 连接器) |
|
直流电流 |
24.000 mA |
0.02%+ 2 counts |
电阻 |
15.0 至 3200.0 Ω |
0.1 Ω- 1.0Ω |
频率 |
2.0 至 1000.0 CPM |
0.05 % + 0.1 count |
1.0 至 1000.0 Hz |
0.05 % + 0.1 Hz |
|
1.0 至 15.0 kHz |
0.05 % + 0.1 kHz |
|
10.0 至 15.0 kHz |
0.05 % + 1 count |
|
灵敏度 |
1 V 峰值-峰值-最小值 |
|
脉冲 |
1 count |
2.0CPM to 10,000Hz |
压力 |
准确度 |
可选择使用 48 个压力模块中的任何一个,模块精度最高至0.01% |
(有关详细技术指标,请参阅选配件和附件中的压力模块) |
||
提供了用于差压、表压、真空压力、绝对压力、双压和高压的模块。 |
||
输出准确度 |
||
直流电压 |
100.00 mV |
0.02% + 2 counts |
10.000 V |
0.02% + 2 counts |
|
-10.00 mV 至 75.00 mV |
0.025 % + 1 count(通过 TC 连接器) |
|
直流电流 |
24.000 mA(输出) |
0.02%+ 2 counts |
24.000 mA(模拟) |
0.02%+ 2 counts |
|
电阻 |
量程 |
15 至 400 Ω |
15 至 400 Ω |
||
400 至 1500 Ω |
||
1500 至 4000 Ω |
||
准确度 |
读数百分比 + 底数 |
|
0.15Ω |
||
0.1Ω |
||
0.5Ω |
||
1.0Q |
||
激励电流 |
0.15 至 0.5mA |
|
0.5至 2mA |
||
0.05至 0.8 mA |
||
0.05至 0.4 mA |
||
频率 |
2.0 至 1000.0 CPM |
0.05% |
1.0 至 1100.0 Hz |
0.05% |
|
1.00 至 10.00 kHz |
0.05% |
|
波形: |
5 V p-p 方波,-0.1 V 偏移 |
|
脉冲 |
1 count |
2.0 CPM to 10,000 Hz |
RTD和热电偶 |
||
测量和输出准确度: |
NI-120 |
0.2 °C |
PT-100 (385) |
0.33 °C |
|
PT-100 (392) |
0.30 °C |
|
PT-100 (391-JIS) |
0.30 °C |
|
PT-200 (385) |
0.20 °C (-200°C -250°C), 0.80°C (250°C -630°C) |
|
PT-500 (385) |
0.30 °C (-200°C -500°C), 0.40°C (500°C -630°C) |
|
PT-1000 (385) |
0.20 °C |
|
分辨率: |
0.01 °C |
|
J: |
至0.7 °C |
|
K: |
至0.8 °C |
|
T: |
至0.8 °C |
|
E: |
至0.7 °C |
|
R: |
至1.4 °C |
|
S: |
至1.5 °C |
|
B: |
至1.4 °C |
|
L: |
至0.7 °C |
|
U: |
至0.75 °C |
|
N: |
至0.9 °C |
|
XK: |
至0.6 °C |
|
BP: |
至1.2 °C |
|
分辨率 |
J, K, T, E, L, N, U: 0.1 °C, 0.1 °F B, R, S: 1 °C, 1 °F |
|
技术指标 |
||
斜波信号 |
输出函数 |
电压、电流、电阻、频率、脉冲、温度 |
斜坡 |
慢斜坡、快斜坡、25% 阶跃斜坡 |
|
回路电源 |
电压 |
24 V |
准确度 |
10% |
|
最大电流 |
22 mA,短路保护 |
|
阶跃信号 |
输出函数 |
电压、电流、电阻、频率、脉冲、温度 |
阶跃 |
量程的 25%、100% |
|
环境参数 |
||
工作温度 |
-10 °C 至 +55 °C |
|
储存温度 |
-20 °C 至 +71 °C |
|
运行海拔高度 |
3000 m |
|
安全技术参数 |
||
机构认证 |
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 No 1010.1:1992 |
|
机械和一般参数 |
||
尺寸 |
200mm x 96mm x 47mm (7.9 in x 3.8 in x 1.9 in) |
|
重量 |
650 g (23 oz.) |
|
电池 |
4 节 AA 碱性电池 |
|
电池的更换 |
分体式电池仓盖,不必破坏校准密封即可装卸 |
|
侧面连接端口 |
压力模块连接器,还可用于远程实时编程 |
